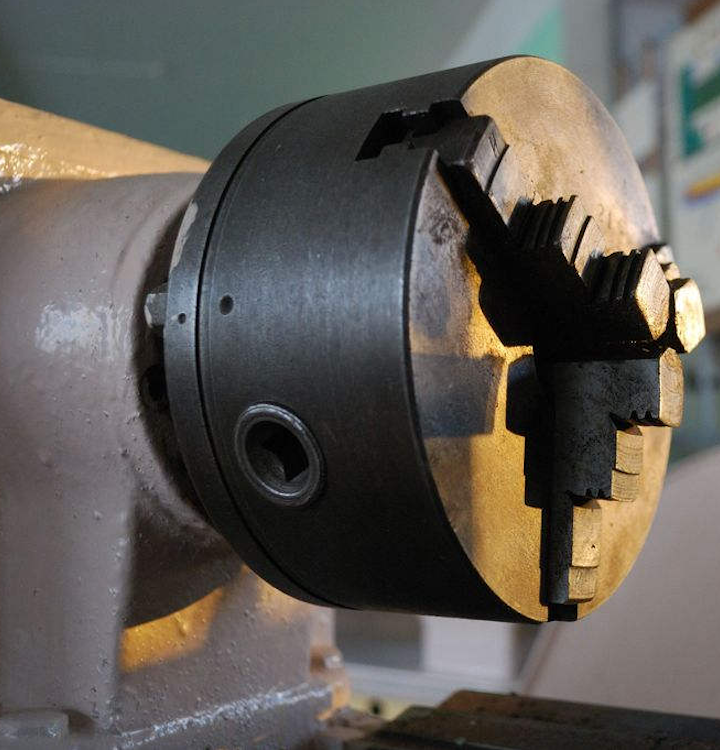

Токарные патроны: ключевые аспекты и виды

Токарные патроны представляют собой ключевые элементы токарного станка, которые обеспечивают надежное удержание заготовок во время обработки. Они размещаются на передней части шпинделя и имеют решающее значение для достижения высокого качества обработки, точной центровки и соблюдения заданных размеров деталей. В зависимости от их конструкции и принципа функционирования, токарные патроны могут существенно отличаться друг от друга, что, в свою очередь, влияет на их использование в различных сферах.

Материалы и качество

Для производства токарных патронов обычно используется прочная легированная сталь, обеспечивающая долговечность и надежность работы. Этот материал обладает высокой устойчивостью к механическим повреждениям и коррозии, что позволяет патронам сохранять свои эксплуатационные характеристики на протяжении длительного времени. В некоторых случаях для изготовления могут использоваться чугунные сплавы, однако такие патроны встречаются реже из-за их более низкой прочности и долговечности.

Основные ГОСТы на токарные патроны: стандарты и их значение

Токарные патроны играют ключевую роль в механической обработке материалов, обеспечивая надежное зажатие заготовок на токарных станках. В России разработаны и внедрены несколько государственных стандартов (ГОСТ), которые регламентируют характеристики, размеры и качество токарных патронов. В данной статье мы подробно рассмотрим основные ГОСТы, касающиеся токарных патронов, их типы и особенности.

ГОСТ 2675-80: Трехкулачковые самоцентрирующиеся патроны

ГОСТ 2675-80 устанавливает требования к трехкулачковым самоцентрирующимся патронам, которые являются наиболее распространенными в токарной обработке. Эти патроны обеспечивают автоматическую центровку заготовки при зажиме, что значительно упрощает процесс настройки станка и повышает его производительность. Стандарт включает 10 типоразмеров, которые зависят от диаметра патрона: 80, 100, 125, 160, 200, 250, 315, 400, 500 и 630 мм. Каждый типоразмер имеет свои характеристики, включая максимальные рабочие обороты и предельные размеры заготовок. Это позволяет пользователям выбирать подходящий патрон в зависимости от конкретных задач.

ГОСТ 1654-86: Токарные патроны общего назначения

ГОСТ 1654-86 охватывает токарные патроны общего назначения, включая как самоцентрирующие, так и патроны с независимым перемещением кулачков. Этот стандарт делит патроны на классы точности: А (высокая точность), В (средняя точность), П (низкая точность) и Н (нормальная точность). Такое деление позволяет выбирать патрон в зависимости от требований конкретного производственного процесса, что особенно важно в условиях массового и серийного производства. Патроны, соответствующие этому ГОСТу, могут использоваться как в серийном, так и в единичном производстве, что делает их универсальными и востребованными.

ГОСТ 3890-92: Четырехкулачковые патроны

ГОСТ 3890-92 определяет требования к четырехкулачковым патронам, которые обеспечивают более равномерное зажатие заготовки. Это особенно важно в случаях, когда требуется высокая точность обработки, например, при работе с нестандартными и сложными формами. Четырехкулачковые патроны часто используются в производстве деталей с высокими требованиями к геометрической точности. Стандарт включает параметры, касающиеся размеров, конструкции и материалов, из которых изготавливаются такие патроны, что способствует повышению их надежности и долговечности.

ГОСТ 14903-69: Двухкулачковые патроны

Для специфических применений, где требуется компактность и легкость, используется ГОСТ 14903-69, который устанавливает стандарты для двухкулачковых самоцентрирующихся патронов. Эти патроны часто применяются в малогабаритных токарных станках и в случаях, когда заготовки имеют небольшие размеры. Двухкулачковые патроны обеспечивают достаточную точность зажима и являются отличным выбором для работы с легкими материалами и небольшими деталями.

Значение стандартов

Соблюдение ГОСТов на токарные патроны имеет огромное значение для обеспечения качества и безопасности производственных процессов. Стандарты помогают избежать несоответствий в размерах и характеристиках, что может привести к браку и увеличению затрат. Кроме того, наличие четких стандартов позволяет производителям разрабатывать и внедрять новые технологии, улучшая качество своей продукции.

В заключение, токарные патроны являются незаменимым инструментом в механической обработке материалов, и знание основных ГОСТов поможет производителям и пользователям выбрать подходящее оборудование для своих нужд. Стандарты обеспечивают не только высокое качество обработки, но и безопасность на производстве, что делает их важным элементом в работе токарных станков.

Современные токарные патроны можно разделить на несколько основных видов, каждый из которых имеет свои особенности и преимущества:

Механические патроны:

Это наиболее распространенный тип токарных патронов. Они работают на основе механического зажима заготовки и могут быть подразделены на:

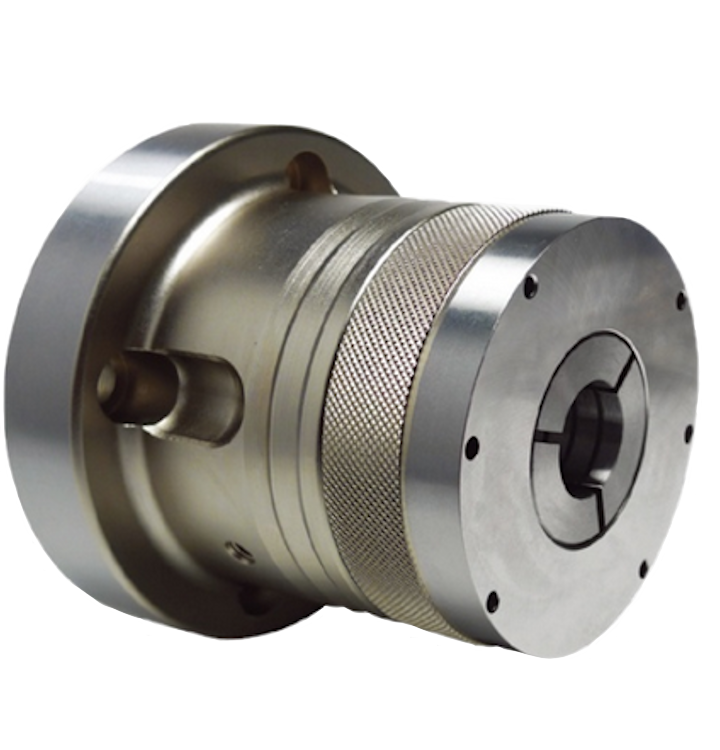

Цанговые токарные патроны:

Цанговые токарные патроны представляют собой важный элемент в сфере механической обработки, обеспечивая надежную фиксацию инструмента и заготовок на станках. Эти устройства работают по принципу самозажимной фиксации, что делает их незаменимыми в различных производственных процессах, таких как токарные, фрезерные и сверлильные работы.

Принцип работы цанговых токарных патронов

Основу конструкции цангового патрона составляет цанга — разрезная коническая втулка с пружинящими лепестками. Работа устройства осуществляется в несколько этапов:

• Зажим: При вращении зажимной гайки создается давление на конус, что приводит к перемещению цанги внутрь патрона.
• Сжатие: Под действием давления лепестки цанги смыкаются, создавая радиальное усилие, необходимое для надежной фиксации инструмента или заготовки.
• Разжатие: Для извлечения инструмента необходимо ослабить зажимную гайку, что позволяет лепесткам цанги вернуться в исходное положение.

Преимущества цанговых токарных патронов

Цанговые патроны обладают рядом преимуществ, которые делают их популярными среди специалистов:

• Высокая точность: Они обеспечивают высокую точность центровки и минимальное радиальное биение, что варьируется от 0.005 до 0.015 мм. Это критически важно для достижения качественной обработки деталей.
• Быстрая смена инструмента: Процесс установки и снятия инструмента не требует значительных усилий и времени, что повышает общую производительность работы.
• Прочность и долговечность: Изготавливаются из закаленной инструментальной стали, что обеспечивает их прочность и долговечность даже в условиях интенсивной эксплуатации.
• Универсальность: Цанговые патроны могут использоваться для фиксации различных типов заготовок и инструментов, включая цилиндрические, квадратные и шестигранные хвостовики. Это делает их подходящими для работы с фрезами, сверлами и метчиками.
• Обработка длинных заготовок: Некоторые модели цанговых патронов имеют сквозное отверстие, что позволяет зажимать длинные прутки насквозь через шпиндель. Это особенно полезно в случаях, когда необходимо обрабатывать длинные детали.

Типы цанг

Существует несколько типов цанг, которые различаются по своей конструкции и функциональности:

• Зажимные цанги: Эти цанги имеют пружинящие лепестки, что позволяет быстро и эффективно зажимать и разжимать инструмент. Они идеально подходят для работы с различными типами заготовок.
• Подающие цанги: В отличие от зажимных, лепестки подающих цанг поджаты друг к другу, и для фиксации заготовки может потребоваться специальный ключ для извлечения корпуса. Это делает их более подходящими для определенных задач, где требуется высокая степень надежности фиксации.

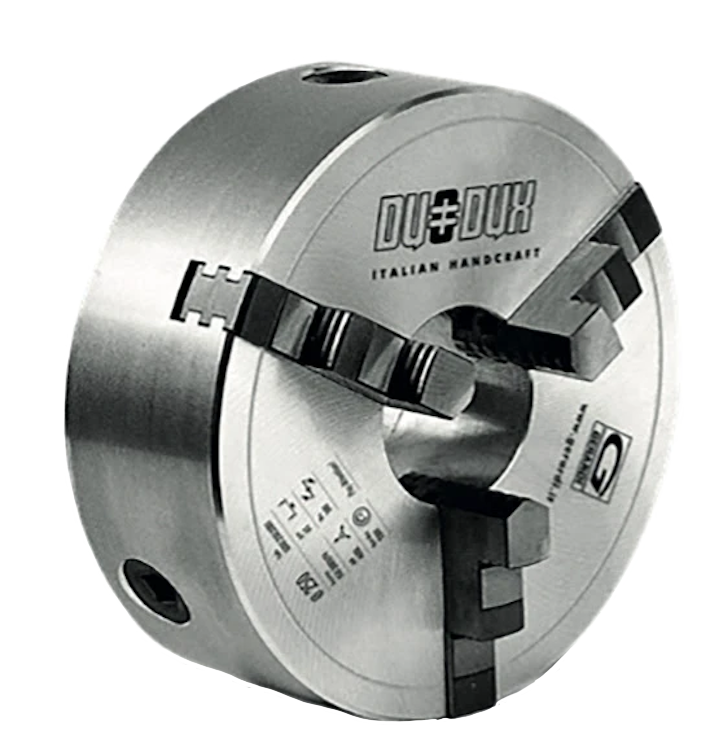

Кулачковые токарные патроны:

Кулачковые токарные патроны являются важнейшими элементами токарного оборудования, предназначенными для надежной фиксации заготовок на токарных станках. Они позволяют обеспечить высокую точность обработки деталей и удобство в работе.

Основные типы кулачковых патронов

Кулачковые патроны можно классифицировать по нескольким критериям, среди которых наиболее важны тип механизма зажима и количество кулачков.

• Самоцентрирующиеся кулачковые патроны:
  В таких патронах кулачки двигаются синхронно, что позволяет автоматически центрировать заготовку при зажиме. Это делает их идеальными для работы с симметричными деталями, такими как цилиндры или диски. Самоцентрирующиеся патроны обладают высокой скоростью установки и снятия заготовок, что повышает общую производительность.
• Патроны с независимым перемещением кулачков:
  Каждый кулачок в таких патронах может перемещаться отдельно, что дает возможность точно позиционировать заготовку. Это особенно полезно при работе с несимметричными или сложными формами, где требуется высокая точность установки. Патроны с независимым перемещением часто используются в ювелирном деле и при обработке деталей с нестандартной геометрией.
• Трехкулачковые патроны:
  Наиболее распространенные среди токарных патронов. Они идеально подходят для зажима цилиндрических, трех- и шестигранных заготовок. Трехкулачковые патроны обеспечивают быструю центровку и надежную фиксацию, что делает их универсальным выбором для большинства токарных операций.
• Четырехкулачковые патроны:
  Эти патроны используются для закрепления заготовок с квадратным, восьмиугольным или другими сложными сечениями. Они могут быть как самоцентрирующимися, так и с независимым перемещением кулачков, что позволяет адаптироваться под конкретные задачи.
• Шестикулачковые патроны:
  Применяются для обработки тонкостенных труб и других деликатных заготовок. Шестикулачковые патроны равномерно распределяют давление на заготовку, что снижает риск деформации, обеспечивая высокое качество обработки даже при минимальных толщине стенок.

Применение кулачковых патронов

Кулачковые токарные патроны находят широкое применение в различных областях, включая:

• Токарная обработка: Основное применение патронов, где требуется надежная фиксация заготовок для точной обработки.
• Фрезерная обработка: Используются для зажима заготовок, которые требуют обработки с различных сторон.
• Сборка и монтаж: В некоторых случаях патроны могут использоваться для временной фиксации деталей при сборке.

Ключевые характеристики кулачковых патронов

При выборе кулачкового патрона важно учитывать несколько ключевых параметров:

• Тип: Самоцентрирующийся или с независимым перемещением кулачков.
• Количество кулачков: Варьируется от 3 до 6 и более, в зависимости от требований к обработке.
• Размер: Включает диаметр патрона и максимальную массу заготовки, что определяет его возможности.
• Тип посадки: Способы крепления к шпинделю станка могут варьироваться (например, фланцевое или камлок).
• Точность: Класс точности патрона, который влияет на качество обработки и допустимые отклонения.

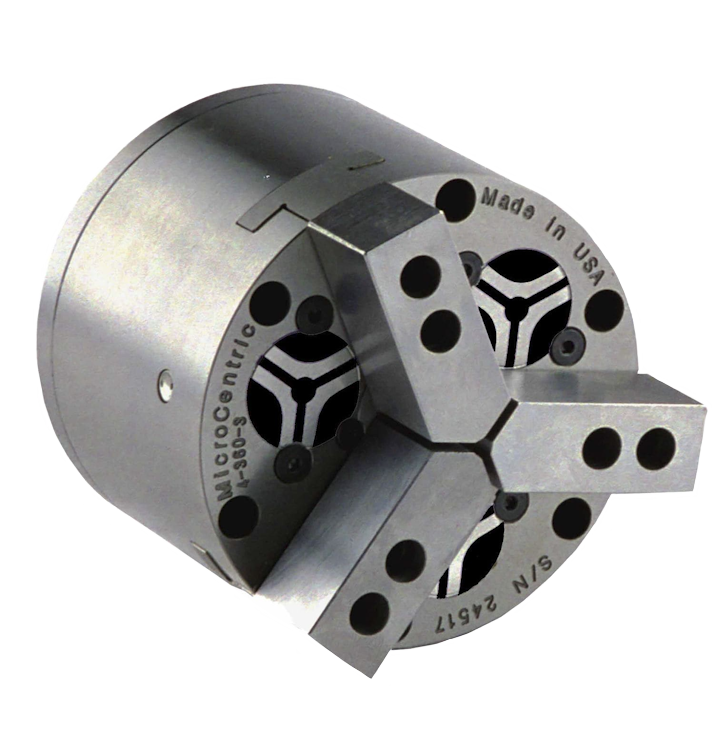

Автоматические токарные патроны

Автоматический токарный патрон — это высокотехнологичное зажимное устройство, которое устанавливается на шпиндель токарного станка и предназначено для автоматизированной фиксации заготовок. Использование таких патронов стало стандартом в современном машиностроении, особенно на станках с числовым программным управлением (ЧПУ). Данная статья подробно рассмотрит ключевые особенности автоматических токарных патронов, их преимущества и области применения.

• Автоматическая фиксация
  Одним из главных преимуществ автоматических токарных патронов является система автоматической фиксации заготовок. В отличие от традиционных ручных патронов, которые требуют физического вмешательства оператора для зажима, автоматические устройства используют гидравлические или пневматические приводы. Это значительно ускоряет процесс установки заготовок, что особенно важно в серийном производстве, где время обработки каждой детали имеет критическое значение.
• Надежное крепление
  Автоматические токарные патроны обеспечивают надежное и стабильное удержание заготовок во время обработки. Это достигается благодаря высокому давлению зажима, которое поддерживается в процессе работы. Надежное крепление особенно важно для достижения высокой точности обработки, что является ключевым фактором в производстве сложных деталей, где даже малейшие отклонения могут привести к браку.
• Сквозное отверстие
  Многие модели автоматических патронов, такие как трехкулачковые, имеют сквозное отверстие, что позволяет обрабатывать длинные заготовки. Это решение открывает новые возможности для обработки длинномерных деталей, так как заготовка может быть пропущена через шпиндель, что упрощает процесс и уменьшает количество необходимых операций.
• Самоцентрирование
  Автоматические токарные патроны оборудованы механизмами самоцентрирования, которые обеспечивают автоматическую центровку заготовки при зажиме. Это значительно упрощает и ускоряет процесс установки, так как оператору не нужно вручную настраивать положение детали. Самоцентрирование особенно полезно при работе с деталями, имеющими несимметричную форму или сложные геометрические характеристики.
• Материалы и долговечность
  Автоматические токарные патроны изготавливаются из прочных и надежных материалов, таких как чугун или закаленная сталь. Эти материалы обеспечивают долговечность и устойчивость к износу, что особенно важно в условиях массового производства. Высококачественные материалы также способствуют улучшению точности и стабильности работы патронов на протяжении всего срока службы.

Области применения

Автоматические токарные патроны находят широкое применение в различных отраслях, включая автомобилестроение, авиастроение, производство медицинского оборудования и многих других. Они идеально подходят для серийного производства, где требуется высокая точность и скорость обработки. Также такие патроны могут использоваться в малосерийных и индивидуальных заказах, где важна гибкость и возможность быстрой перенастройки оборудования.

Токарные патроны с электрическим приводом: Преимущества и особенности

Токарные патроны с электрическим приводом представляют собой важную часть современного оборудования для токарных станков. Эти устройства обеспечивают надежное крепление и точное центрирование заготовок, что критически важно для высокоскоростной обработки и массового производства. В данной статье мы рассмотрим основные характеристики токарных патронов с электрическим приводом, их преимущества, а также области применения.

Привод

Одной из ключевых особенностей токарных патронов с электрическим приводом является механизм действия кулачков. В отличие от традиционных механических (ручных) или гидравлических патронов, в которых зажим осуществляется вручную или с помощью жидкости, электрические патроны используют электродвигатель для приведения в действие кулачков. Это обеспечивает более высокую скорость и точность зажима, что особенно важно в условиях серийного производства.

Автоматизация

Электрический привод позволяет значительно автоматизировать процесс зажима заготовок. Это не только повышает производительность, но и снижает необходимость в ручном труде, что особенно актуально в условиях нехватки квалифицированных рабочих. Автоматизация также снижает вероятность ошибок, связанных с человеческим фактором, и позволяет сосредоточиться на более сложных задачах, требующих высокой квалификации.

Точность

Токарные патроны с электрическим приводом обеспечивают высокую точность центровки заготовок благодаря контролируемому движению кулачков. Это позволяет добиться минимальных отклонений при обработке деталей, что особенно важно в производстве компонентов, требующих строгих допусков. Высокая точность также способствует улучшению качества готовой продукции и снижению отходов.

Надежность

Надежность — еще одно важное преимущество электрических токарных патронов. Они способны удерживать заготовку даже при высоких скоростях вращения и больших нагрузках, что предотвращает смещение или отклонение детали во время обработки. Это особенно актуально для сложных и дорогостоящих материалов, где каждая ошибка может привести к значительным финансовым потерям.

Применение

Токарные патроны с электрическим приводом находят широкое применение в различных отраслях. Они идеально подходят для серийного производства, где требуется высокая точность и повторяемость. Применяются в машиностроении, авиастроении, производстве медицинского оборудования и других областях, где качество и надежность являются приоритетами.

Кроме того, такие патроны могут быть интегрированы в автоматизированные производственные линии, что позволяет создавать полностью роботизированные системы, способные работать без участия человека на всех этапах обработки.
